Тепловая карта
Картографический материал отображающий степень нагревания различных поверхностей.
Все нагретые тела испускают электромагнитное тепловое излучение, длина волны которого зависит от температуры.
Это излучение фиксируется тепловизором, который преобразует его в электрический сигнал и записывает в цифровом виде.
Задачей создания тепловой карты является формирование графического представления местности в инфракрасном (тепловом) спектре.
Нами используются тепловизоры отечественного производства с разрешением сенсора 640х480 и работающие в диапазоне 8-14 мкм .
Пространственное разрешение создаваемых тепловых карт достигает значения 15 см на пиксель, с точностью координатной привязки от 30 см.
В процессе обработки данных, полученных с тепловизора, производится преобразование информации в привычный для восприятия человеком вид.
Обычно это монохромная фотография, где тёмным оттенкам соответствуют низкие температуры, а светлым – высокие.
Однако в связи с особенностями восприятия графической информации человеческим глазом более удобным является представление тепловой карты в «псевдоцветном» виде.

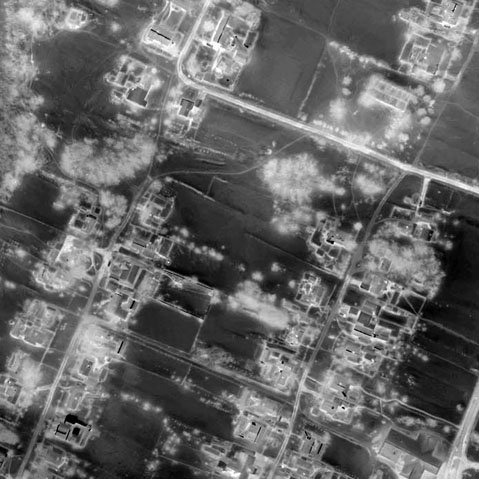

Слева: Тепловая карта в градациях серого (монохромное)
Справа: Тепловая карта в "псевдоцветном" виде
Также создается растровый картографический материал, позволяющий получить данные о температуре в каждой точке тепловой карты. Эта информация используется для подробного анализа изучаемых объектов.
Составление и актуализация схем подземных тепловых сетей.
Оперативное определение очагов теплопотерь.
Тепловая карта предоставляется в форматах хранения растровых изображений: JPEG, JPEG2000, PNG, TIFF и GeoTIFF (геореференцированный растр).
